네트워크관리사 2급 실기 케이블제작 방법, 채점기준, 다이렉트케이블, 크로스케이블

오늘은 네트워크관리사 2급 실기 첫번째 문제인 케이블제작에 대해 설명해보려고 합니다.



▶ 준비물

랜툴, 랜케이블, 탈피기(가위, 칼 등), 커넥터





▶ 채점기준

1. 다이렉트케이블, 크로스케이블

2. 커넥터와의 연결



실제 시험장에서는 테스터기를 통해 연결이 잘 이루어졌는지 테스트하지 않고,

1. 문제에 제시된 다이렉트케이블이나 크로스케이블로 색상 순서에 맞게 제작하였는가

2. 당겼을때 빠지지 않고 커넥터와 단단하게 연결되어있는가

를 확인합니다.





▶ 다이렉트케이블, 크로스케이블 구분 방법

먼저 문제를 보았을 때 연결해야하는 장비를 보면 다이렉트케이블인지 크로스케이블인지 알 수 있습니다.

서로 다른 것 연결 시 다이렉트케이블(PC+Hub)

같은 것 연결 시 크로스케이블(PC+PC,Hub+Hub)



지금껏 정기시험에서는 다이렉트케이블만 출제되었지만, 혹시나 크로스케이블이 나올 수 있으니 위 내용을 참고해 제작하도록합니다.





▶ 케이블 제작 방법



가장 먼저 랜선(랜케이블) 끝에서부터 1.5cm 정도 안쪽에 탈피기를 사용해 벗겨냅니다.

(탈피기를 강하게 눌러 벗길 경우 작은 선들이 함께 끊어질 수 있으니 힘조절 주의!)



다이렉트케이블

크로스케이블

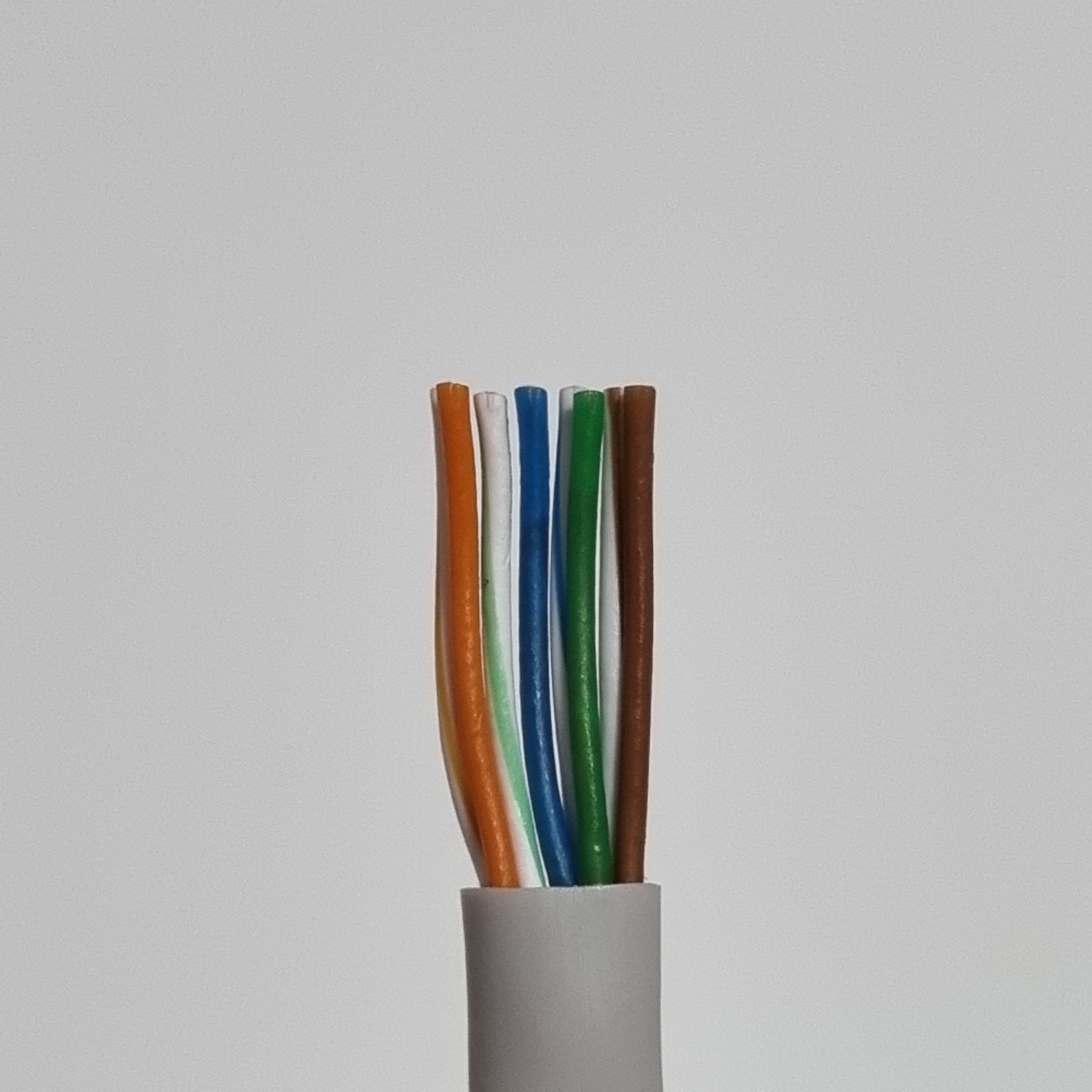

위 색상 배열에 맞게 선을 움직이며 쫙쫙 펴줍니다.





1cm정도 남기고 일정한 길이로 자릅니다. (랜툴, 가위, 칼 등 사용)

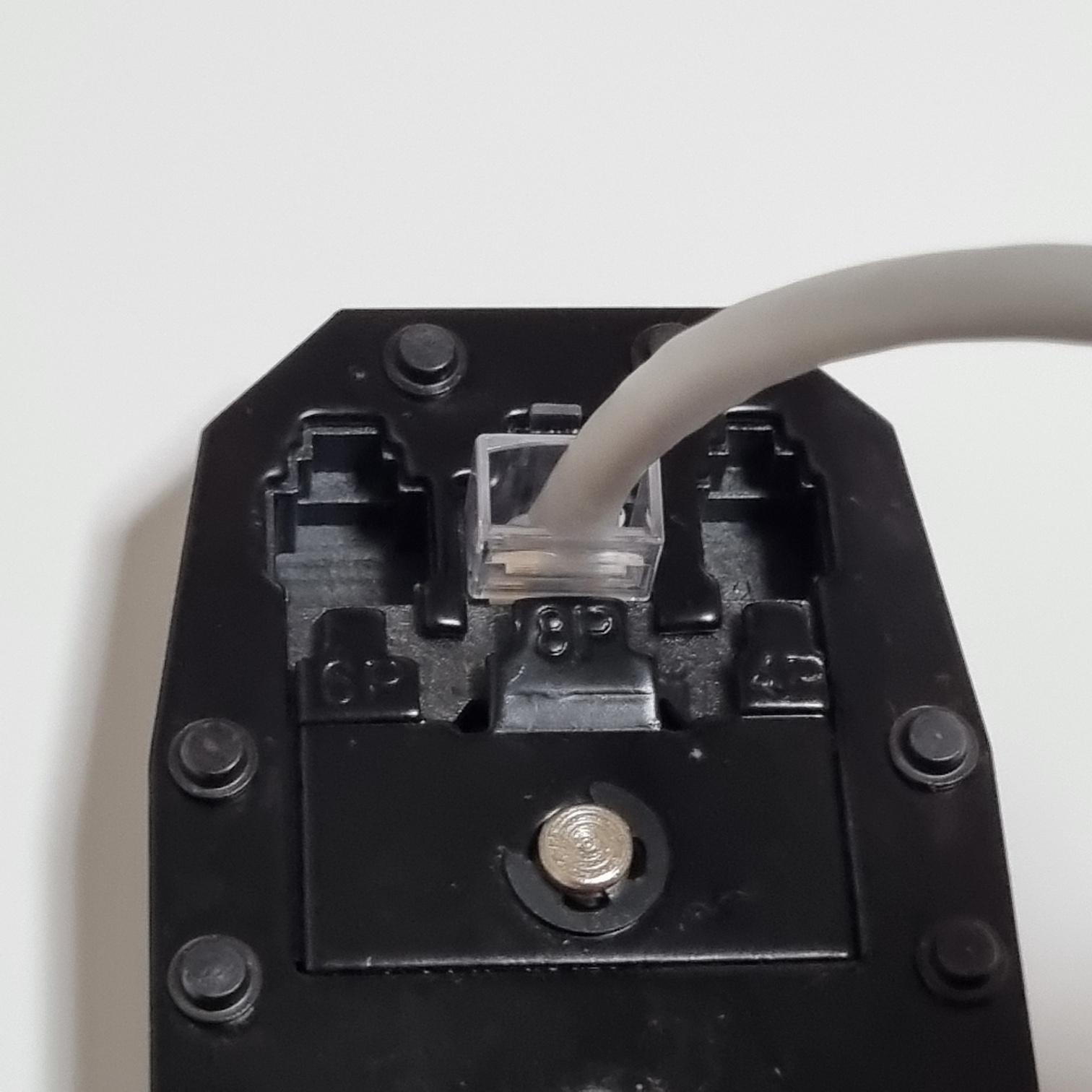

커넥터에 배열 순서에 맞게 꽂습니다. 그리고 랜툴에 선을 꽂은 커넥터를 끼워 꽉! 집어줍니다.

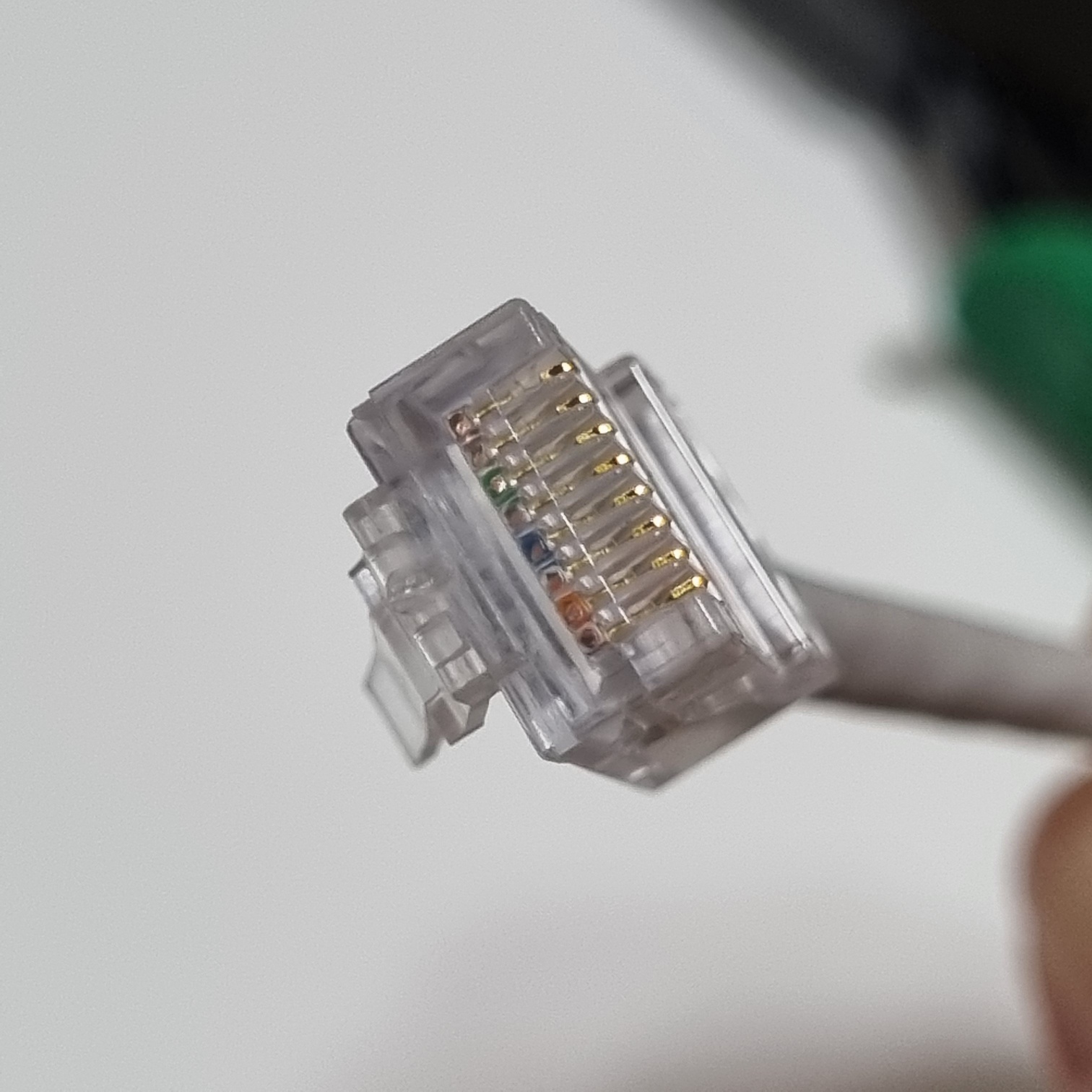

보시면 모든 선들이 순서에 맞게 끝까지 꼭 들어가있는 모습 확인하실 수 있으실 겁니다.

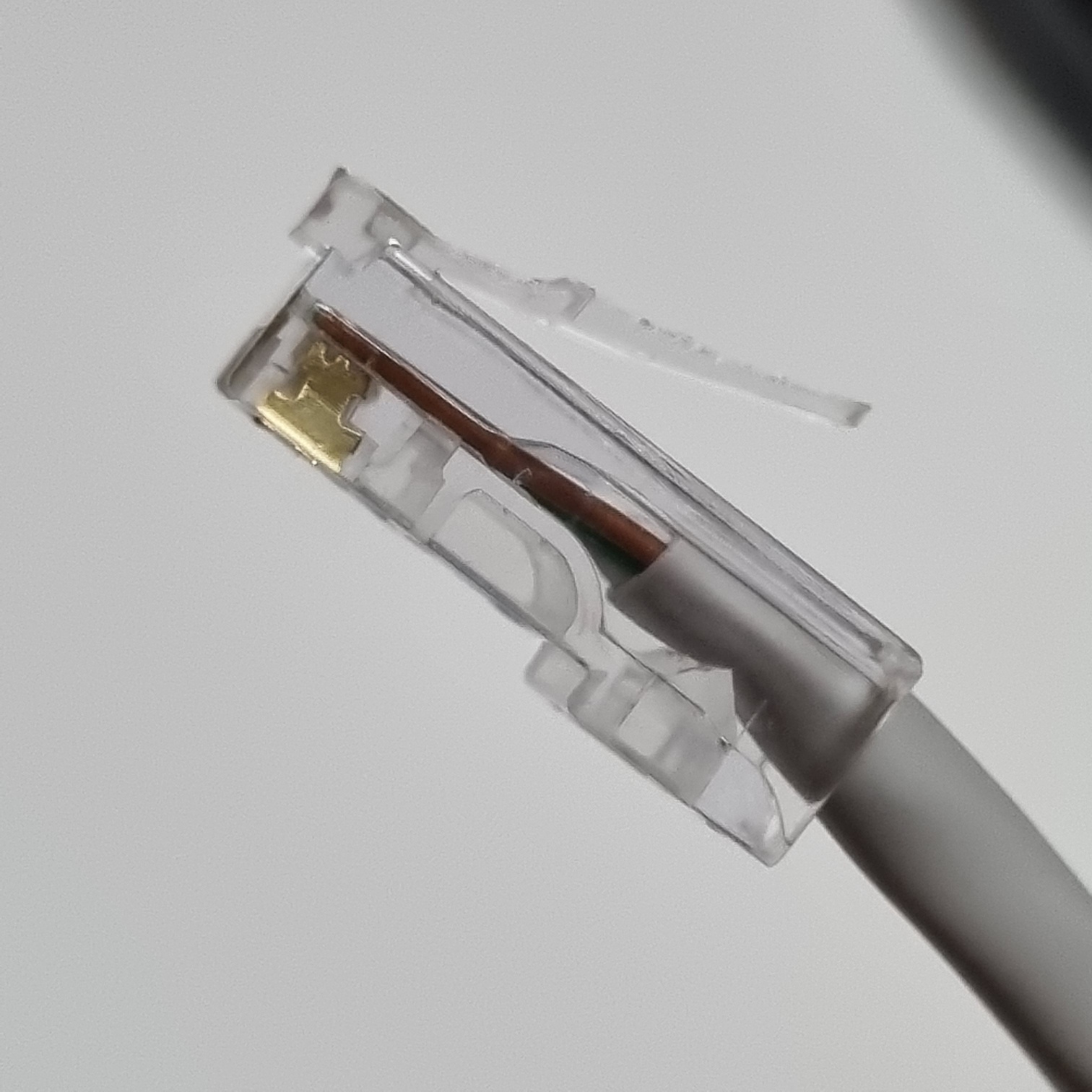

사진에 보이는 것 처럼 끼우고 커넥터를 당겼을 때 빠지지 않을 정도로 연결되어있다면 합격입니다.



이상 네트워크관리사2급 실기 1번 문제인 케이블제작 채점기준과 제작방법에 대해 알려드렸습니다. 제가 알려드린 부분 참고해서 꼭 6.5점 놓치지 않으셨으면 좋겠네요. 그럼 이만 마치겠습니다~
